2021款启辰D60卡仕达解码一体机安装案例
Date:2022-10-12 16:52:25 Visits:

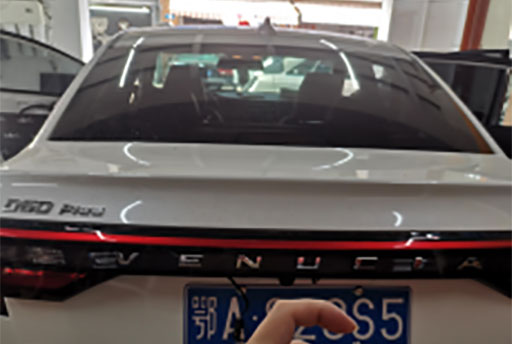

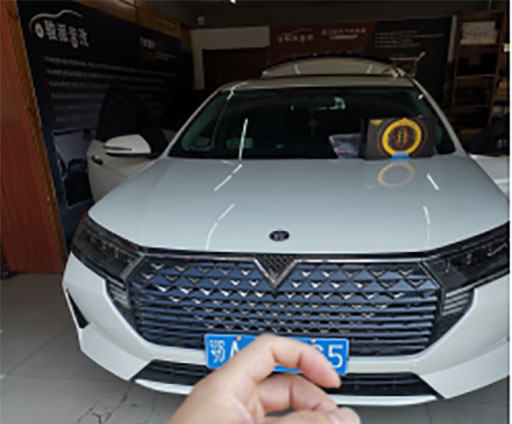

安装车型:2021款启辰D60车型外观如下:

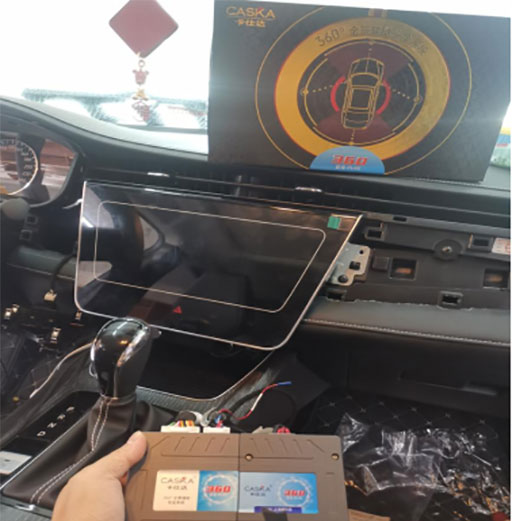

 原车主机主界面如下:




 使用产品卡仕达主机CA-AVM25AI0001+转排线解码器CA-DEC01ZPX0001+21款日产轩逸航盛8寸线包CA-7182

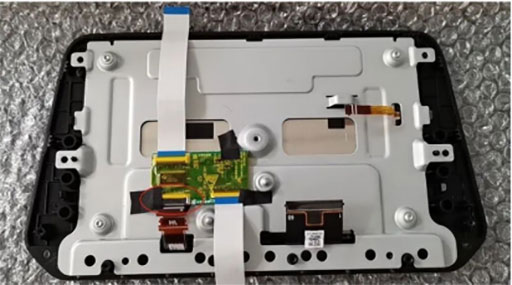

安装步骤如下:1首先拆原车屏,把原车屏五金件取下,拆开原车屏,把原车屏排线接入小板,并用胶布固定好小板,具体如下

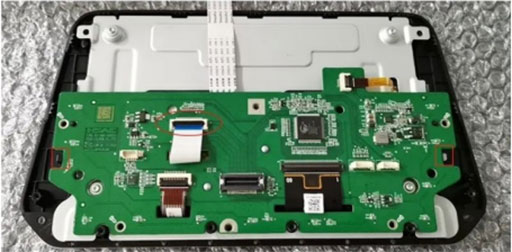

 2、把解码板排线接入原车显示板,排线蓝色面朝上,具体如下

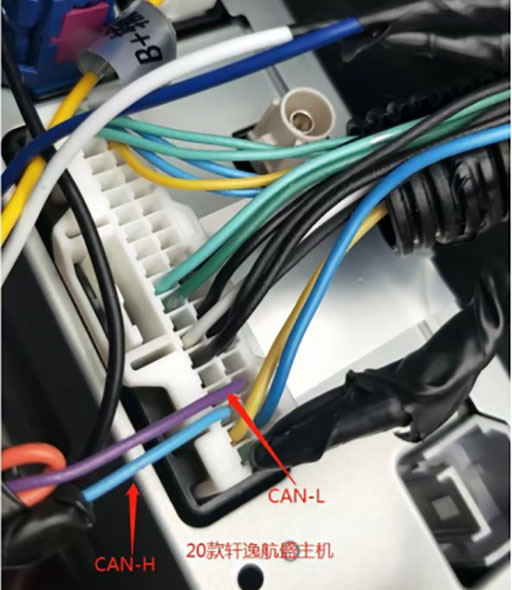

 3、还原原车屏,CAN线在原车主机背后大插头。

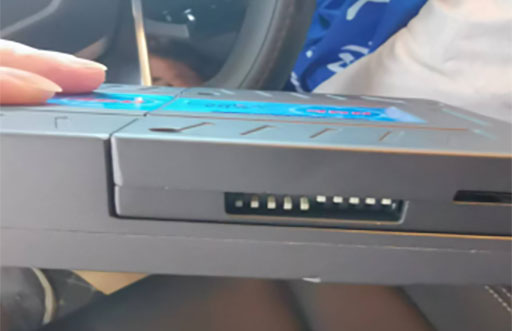

4、产品拨码,具体如下

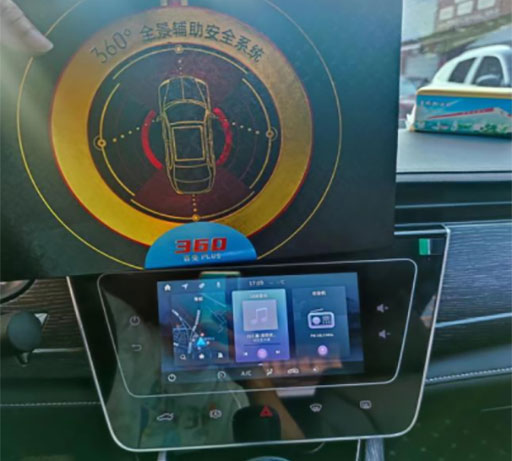

对插OBD取电,完毕后再进行通电确认主机是否正常,一切正常后进入产品调试拼接状态,拼接后效果图如下:
